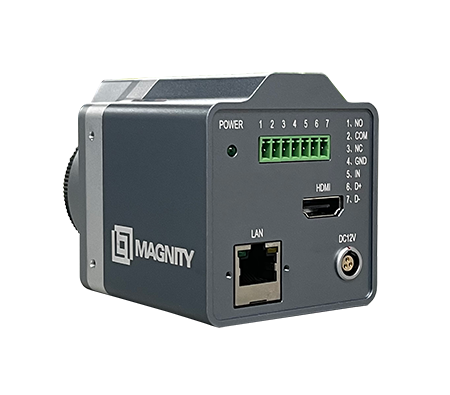

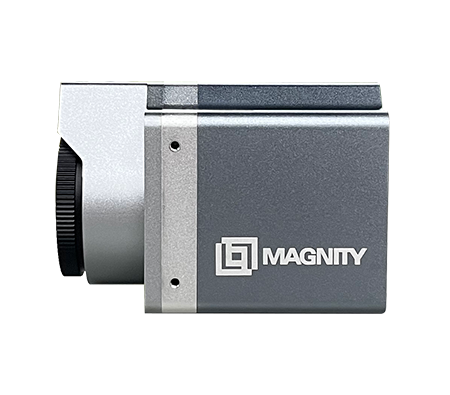

MAG-AI系列智能热像仪集智能识别、易于开发、精准测温于一体,同时,宝马会商务科技也为开发者用户配套云服务、大数据分析平台以及机器学习等算法支持。
探测器 |
MAG14AI |
MAG24AI |
MAG34AI |
MAG64AI |
|
红外分辨率 |
160×120 |
320×240 |
384×288 |
640×480 |
|
红外像素尺寸 |
25μm |
22μm |
17μm |
17μm |
|
红外探测器类型 |
非制冷焦平面 |
||||
红外波长范围 |
7.5~14μm |
||||
可见光分辨率 |
1920×1080 |
||||
帧率 |
标配30Hz,可定制其它帧率 |
||||
NPU |
|||||
算力 |
2.0Tops |
||||
支持框架 |
TensorFlow, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet, TF-lite等 |
||||
用户可编程 |
是 |
||||
测温性能和图像性能 |
|||||
测温范围 |
参见下节“MAG系列智能热像仪测温分档” |
||||
测温准确度 |
|||||
热灵敏度(NETD) |
|||||
视场角 |
参见下节“MAG系列智能热像仪视场角分档” |
||||
角分辨率 |
|||||
调焦方式 |
手动 |
手动/电动 |
手动/电动 |
手动/电动 |
|
清晰成像范围 |
0.3m~∞,部分型号镜头近端距离略大 |
||||
发射率和背景温度校正 |
根据输入发射率和背景温度自动校正,发射率0.01~1可调 |
||||
滤光片或窗口透过率校正 |
根据输入透过率自动校正 |
||||
大气透过率校正 |
根据气象参数自动计算大气透过率并校正温度 |
||||
鼠标测温 |
实时显示光标点温度 |
||||
测温模式 |
支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式,最多可添加100个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史温度曲线图 |
||||
高低温报警 |
控制端声光报警,并记录日志,触发报警时可自动存储温度数据和图像快照。相机端报警输出电平指示 |
||||
辅助温度分析 |
相对温度分析、温度直方图分析,历史温度曲线图,线上温度曲线图 |
||||
图像冻结 |
支持 |
||||
显示增强 |
自动拉伸,带DDE,图像亮度对比度可调,支持手动平台拉伸 |
||||
调色板 |
白热、黑热、铁红、彩虹等12种 |
||||
电子倍焦 |
2X、4X、全屏显示 |
||||
数据存储 |
|||||
报告生成 |
Word格式,带内容选择向导 |
||||
测温对象 |
测温对象配置可存储到文件,可从文件读取。每个对象的代表性温度(例如最高温度)数据可保存到文件 |
||||
温度数据保存 |
自定义MGT格式可用离线分析软件处理,CSV格式可用EXCEL查看 |
||||
温度数据流保存 |
自定义MGS格式,可限制最大尺寸 |
||||
温度数据流回放 |
回放带时间戳,可调节播放速度、冻结、循环播放,播放时可进行图像处理,可输出超分辨率图像 |
||||
红外图像保存 |
BMP或JPG格式,可选带标记信息或不带标记信息 |
||||
视频保存 |
MPEG压缩,可选是否带用户标记信息,可限制最大尺寸 |
||||
运行日志 |
自动记录,自动保存 |
||||
网络连接 |
|||||
数据接口 |
1000M以太网,RJ45接口 |
||||
底层协议 |
TCP, UDP, IP, DHCP, ARP, ICMP, IGMP等 |
||||
应用层协议 |
RTP, RTCP, RTSP, ONVIF, FTP, Modbus TCP, GigE Vision, SIP等 |
||||
环境参数 |
|||||
工作温度 |
-30~60℃,参见下节“MAG系列智能热像仪测温分档” |
||||
储存温度 |
-40~80℃ |
||||
湿度 |
≤85%(非冷凝) |
||||
外壳防护等级 |
IP54 |
||||
冲击 |
25G,IEC68-2-29 |
||||
振动 |
2G,IEC68-2-6 |
||||
电磁兼容 |
符合CE/FCC标准 |
||||
电气接口 |
|||||
视频 |
HDMI |
||||
串口 |
RS485,选配RS232,可控制云台 |
||||
I/O |
输入FFC触发、抓图触发、检测触发等,输出报警指示 |
||||
电源 |
电源适配器输入AC 100 ~240V,输出DC 12V/1.25A,使用带自锁航空插头 |
||||
功耗 |
约3.0W |
||||
物理属性 |
|||||
尺寸 |
MAG14AI:73.7(L)x62(W)x68(H) MAG24AI/MAG34AI/MAG64AI不含镜头:70.51(L)x62(W)x68(H) |
||||
重量 |
MAG14AI:330g MAG24AI/MAG34AI/MAG64AI含标配镜头:450g |
||||
安装接口 |
UNC 1/4-20 标准三脚架接口, M3 螺纹接口 |
测温范围 |
NETD |
测温准确度 |
测温环境温度 |
说明 |
20~45℃ |
<40mK |
0.5℃ |
0~40℃ |
人体测温型 |
-20~150℃ / -20~300℃ |
<60mK |
MAG14AI:2℃或2% MAG24AI:1.5℃或1.5% MAG34AI:1.5℃或1.5% MAG64AI:1.5℃或1.5% |
-10~50℃ |
常规型 |
-20~150℃ / -20~500℃ |
<60mK |
MAG14AI:2℃或2% MAG24AI:1.5℃或1.5% MAG34AI:1.5℃或1.5% MAG64AI:1.5℃或1.5% |
-10~50℃ |
中温型 |
150~1000℃ |
\ |
2% |
0~50℃ |
高温型 |
250~1600℃ |
\ |
2% |
0~50℃ |
高温型 |
其余测温范围请来电咨询 |
机型 |
镜头焦距 |
视场角 |
角分辨率 |
备注 |
MAG14AI |
4.3mm |
54°×40° |
5.8mrad |
|
6.5mm |
36°×28° |
3.8mrad |
||
MAG24AI |
7mm |
57°×43° |
3.1mrad |
|
10mm |
40.4°×30.2° |
2.2mrad |
|
|
15mm |
28°×21.6° |
1.5mrad |
|
|
25mm |
16.2°×12.2° |
0.88mrad |
|
|
35mm |
11.5°×8.6° |
0.63mrad |
|
|
MAG34AI |
4.5mm |
92°×68° |
3.8mrad |
超广角镜头,仅70%视场内保证测温准确度 |
6.5mm |
56.6°×42.8° |
2.6mrad |
|
|
7mm |
53°×40° |
2.4mrad |
|
|
10mm |
37.4°×28° |
1.7mrad |
|
|
15mm |
26°×20° |
1.13mrad |
|
|
25mm |
15°×11.3° |
0.68mrad |
|
|
35mm |
10.7°×8° |
0.49mrad |
|
|
MAG64AI |
7.5mm |
91°×65° |
2.26mrad |
超广角镜头,仅70%视场内保证测温准确度 |
10mm |
62.4°×46.9° |
1.7mrad |
|
|
15mm |
42°×32° |
1.13mrad |
|
|
25mm |
25°×19° |
0.68mrad |
|
|
35mm |
17.9°×13.4° |
0.49mrad |
|
|
其余视场角请来电咨询 |
