图像传感器 |
||
探测器类型 |
非制冷焦平面 |
|
波长范围 |
7.5~14μm |
|
像素数 |
160×120 |
|
帧率 |
50Hz |
|
测温性能和图像性能 |
||
测温范围 |
参见“MAG14测温分档” |
|
测温精度 |
||
热灵敏度(NETD) |
||
视场角 |
参见“MAG14视场角分档” |
|
角分辨率 |
||
调焦方式 |
无热化免调焦 |
|
清晰成像范围 |
参见“MAG14视场角分档” |
|
发射率和背景温度校正 |
根据输入发射率和背景温度自动校正,发射率0.01~1可调 |
|
滤光片或窗口透过率校正 |
根据输入透过率自动校正 |
|
大气透过率校正 |
根据气象参数自动计算大气透过率并校正温度 |
|
鼠标测温 |
实时显示光标点温度 |
|
测温模式 |
支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式,最多可添加100个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史温度曲线图 |
|
高低温报警 |
控制端声光报警,并记录日志,触发报警时可自动存储温度数据和图像快照。相机端声音报警输出电平指示 |
|
辅助温度分析 |
相对温度分析、温度直方图分析,历史温度曲线图,线上温度曲线图 |
|
图像冻结 |
支持 |
|
显示增强 |
自动拉伸,带DDE,图像亮度对比度可调,支持手动平台拉伸 |
|
调色板 |
白热、黑热、铁红、彩虹等10种 |
|
电子倍焦 |
2X、4X、全屏显示 |
|
数据存储 |
||
报告生成 |
Word格式,带内容选择向导 |
|
测温对象 |
测温对象配置可存储到文件,可从文件读取。每个对象的代表性温度(例如最高温度)数据可保存到文件 |
|
温度数据保存 |
自定义MGT格式可用离线分析软件处理,CSV格式可用EXCEL查看 |
|
温度数据流保存 |
自定义MGS格式,可限制最大尺寸 |
|
温度数据流回放 |
回放带时间戳,可调节播放速度、冻结、循环播放,播放时可进行图像处理,可输出超分辨率图像 |
|
红外图像保存 |
BMP或JPG格式,可选带标记信息或不带标记信息 |
|
视频保存 |
MPEG压缩,可选是否带用户标记信息,可限制最大尺寸 |
|
运行日志 |
自动记录,自动保存 |
|
网络连接 |
||
数据接口 |
100M以太网,支持Modbus、RTP、RTCP、RTSP、ONVIF、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等协议 |
|
WIFI |
选配 |
|
环境参数 |
||
工作温度 |
-30~60℃ |
|
储存温度 |
-40~80℃ |
|
湿度 |
≤85%(非冷凝) |
|
外壳防护等级 |
IP54 |
|
冲击 |
25G,IEC68-2-29 |
|
振动 |
2G,IEC68-2-6 |
|
电磁兼容 |
符合CE/FCC标准 |
|
电气接口 |
||
温度数据 |
100M太网,RJ45接口 |
|
串口 |
RS485,可控制云台 |
|
电源 |
DC 12~24V |
|
输出触发 |
继电器(极限负载60V,2A,30W) |
|
输入触发 |
TTL电平下降沿触发,功能为FFC、抓图、检测等 |
|
功耗 |
2 W |
|
物理属性 |
||

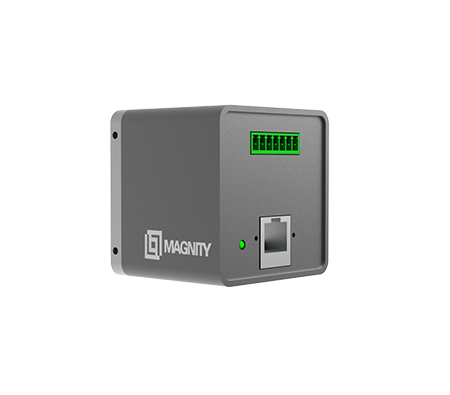

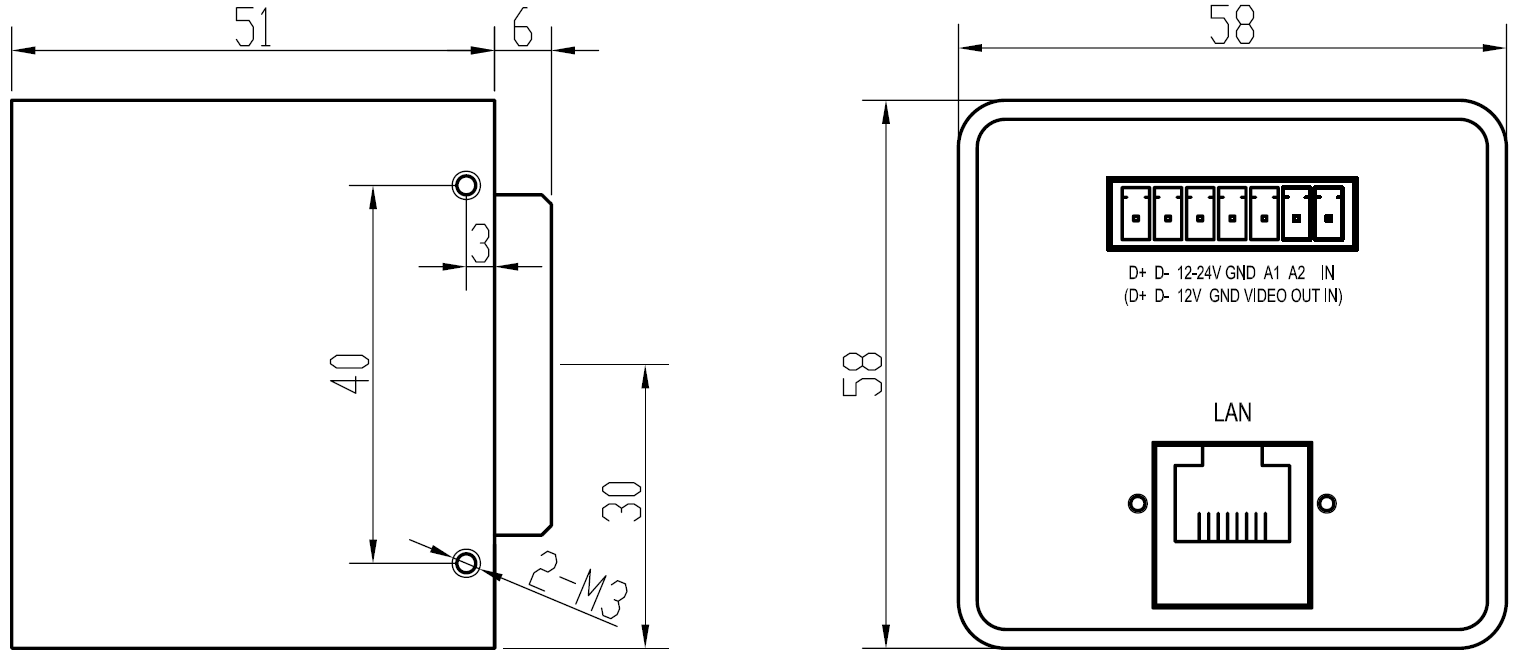

尺寸 |
51mm(L)x58mm(W)x58mm(H) |
|
重量 |
150g |
|

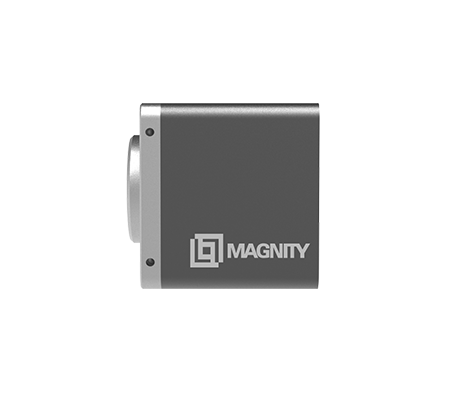

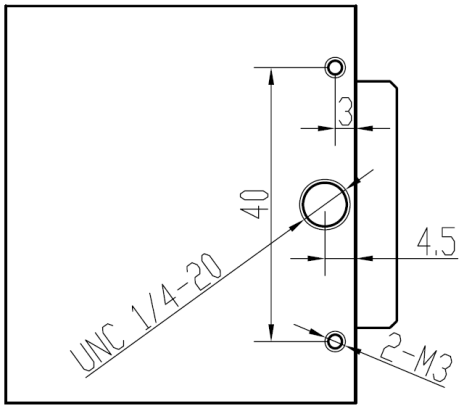

安装接口 |
UNC1/4-20 标准三脚架接口,M3 螺纹接口 |
MAG14测温分档
型号 |
测温范围 |
NETD |
测温精度 |
测温环境温度 |
|
MAG14 |
20~45℃ | <60mK |
0.5℃(无参考黑体)
0.3℃(有参考黑体)
|
5~45℃ |
|
MAG14 |
-20~150℃ |
<100mK |
2℃或2% |
-10~50℃ |
|
MAG14 |
-20~300℃ |
<150mK |
2℃或2% |
-10~50℃ |
|
MAG14 |
20~500℃ |
<200mK |
2℃或2% |
0~50℃ |
|
其余测温范围请来电咨询 |
MAG14视场角分档
焦距 |
视场角 |
角分辨率 |
景深范围 |
0.3m视场 |
1m视场 |
2m视场 |
5m视场 |
2.9mm |
85.5°×61.6° |
8.6mrad |
0.2m~∞ |
0.55×0.36 |
1.8×1.2 |
3.7×2.4 |
9.2×6.0 |
4.3mm | 54°×40° | 5.8mrad | 0.4m~∞ | 0.3×0.21 | 1.0×0.7 | 2.0×1.4 | 4.9×3.5 |
5.9mm | 39°×29° | 4.2mrad | 0.7~∞ | 0.18×0.14 | 0.6×0.45 | 1.2×0.9 | 2.9×2.3 |
6.5mm |
36°×28° |
3.8mrad |
0.8m~∞ |
0.20×0.15 |
0.65×0.50 |
1.3×1.0 |
3.2×2.5 |
8.5mm |
26.8°×20.1° |
2.9mrad |
1.4m~∞ |
|
0.48×0.35 |
0.95×0.71 |
2.4×1.8 |
其余视场角请来电咨询 |
数据类型
|
地址
|
功能描述
|
保持寄存器
(操作码 3)
|
0 |
读取或设置热像仪的报警状态,非零值为报警
|
1 |
读取或设置热像仪的报警温度阈值
|
|
2 |
读取或设置 ROI 左边界,初值 0
|
|
3 |
读取或设置 ROI 右边界,初值 159
|
|
4 |
读取或设置 ROI 下边界,初值 0
|
|
5 |
读取或设置 ROI 上边界,初值 119
|
|
输入寄存器
(操作码 4)
|
0 |
ROI 最高温度
|
1 |
ROI 最高温水平坐标
|
|
2 |
ROI 最高温竖直坐标
|
|
3 |
ROI 最低温度
|
|
4 |
ROI 最低温水平坐标
|
|
5 |
ROI 最低温竖直坐标
|
|
6 |
ROI 平均温度
|
|
7 |
ROI 最大温差
|
|
8
~19207
|
从 ROI 左下角开始排列的像素温度
|
