MAG-G3中波制冷气体成像仪

产品说明

MAG-G3中波制冷气体成像仪采用制冷型T2SL中波红外探测器，灵敏度高；制冷机寿命达14000小时，维护费用低；内置电动调焦镜头，自动适应不同距离目标；红外、可见光双光谱图像输出，快速定位泄漏点；内置泄漏点自动识别算法，可用于自动巡检系统；可探测气体种类达50种，热灵敏度（NETD）仅10mK，图像质量更加清晰；结构紧凑，接口丰富，便于集成；提供多语言多平台SDK，便于开发。

1、MAG-G3中波制冷气体成像仪采用制冷型T2SL中波红外探测器，灵敏度高；制冷机寿命达14000小时，维护费用低；

2、内置电动调焦镜头，自动适应不同距离目标；

3、红外、可见光双光谱图像输出，快速定位泄漏点；

4、内置泄漏点自动识别算法，可用于自动巡检系统；可探测气体种类达50种，热灵敏度（NETD）仅10mK，图像质量更加清晰;

5、结构紧凑，接口丰富，便于集成；

6、提供多语言多平台SDK，便于开发。

性能参数

探测器参数
像素数	320*256
像素中心距	30μm
帧率	60Hz
曝光方式	全局快门
图像参数
视场角	标配24°×19.2°
角分辨率	1.3mrad
调焦方式	电动调焦
调焦范围	0.5m~∞
可见光分辨率	1920*1080
可见光视场角	56.5°×33.6°
调色板	白热、黑热、铁红等12种
图像模式	红外图像、可见光图像、融合模式
测温参数
测温范围	-20~350℃
测温精度	±1℃(0~100℃)，2%或±2(其他温度区间)
NETD	10mK

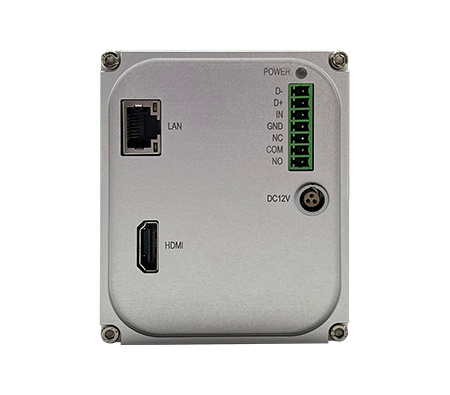

电气接口
电源	DC12V
图像数据	RJ45
输入触发	默认12V上拉，下拉触发
输出管脚	内置继电器，常开(NO)，常闭(NC)
RS485	支持
功耗	<8W(正常工作状态)，<15W(开机制冷状态)
物理属性
尺寸	177.5(L)×72(W)×86.5(H)
重量	1.2kg
环境参数
工作温度	-30~60℃
储存温度	-40~80℃
湿度	≤85%（非冷凝）
外壳防护等级	IP54
冲击	25G，IEC68-2-29
振动	2G，IEC68-2-6
电磁兼容	符合CE/FCC标准

可检测气体

序号	气体种类	序号	气体种类
1	己烷（C₆H₁₄）	26	苯乙烯（C₈H₈）
2	丁烷（C₄H₁₀）	27	乙酸（C₂H₄O₂）
3	乙苯（C₈H₁₀）	28	甲醇（CH₄O）
4	丙烷（C₃H₈）	29	乙二醇（C₂H₆O₂）
5	乙醚（C₄H₁₀O）	30	硫醇 (C₂H₆S）
6	三甲胺（C₃H₉N）	31	1-丁烯（C₄H₈）
7	庚苯（C₇H₁₆）	32	甲烷（CH₄）
8	辛烷（C₈H₁₈）	33	环氧氯丙烷（C₃H₅ClO）
9	乙烷（C₂H₆）	34	乙醇（C₂H₆O）
10	三乙胺（C₆H₁₅N）	35	乙烯（C₂H₄）
11	庚烷（C₇H₁₆）	36	环氧乙烷（C₂H₄O）
12	甲基叔丁基醚（C₅H₁₂O）	37	对二甲苯（C₈H₁₀）
13	异丙醇（C₃H₈O）	38	甲基异丁酮（C₆H₁₂O）
14	戊烷（C₅H₁₂）	39	2-甲基吡啶（C₆H₇N）
15	丙烯（C₃H₆）	40	1,3-环戊二烯 (C₅H₆）
16	丁醇（C₄H₁₀O）	41	1,2-二甲苯（C₈H₁₀）
17	二甲基硫醚（C₂H₆S）	42	二甲醚（C₂H₆O）
18	四氢呋喃（C₄H₈O）	43	溴乙烷（C₂H₅Br）
19	苯（C₆H₆）	44	苯胺（C₆H₇N）
20	氯甲烷（CH3Cl）	45	吡啶（C₅H₅N）
21	丙醛（C₃H₆O）	46	甲苯（C₇H₈）
22	2-甲基-2-丁烯（C₅H₁₀）	47	2-丁酮（C₄H₈O）
23	三甲苯（C₉H₁₂）	48	溴甲烷（CH₃Br）
24	二甲胺（C₂H₇N）	49	一甲胺（CH₃NH₂）
25	环氧丙烷（C₃H₆O）	50	氧化丙烯（C₃H₆O）

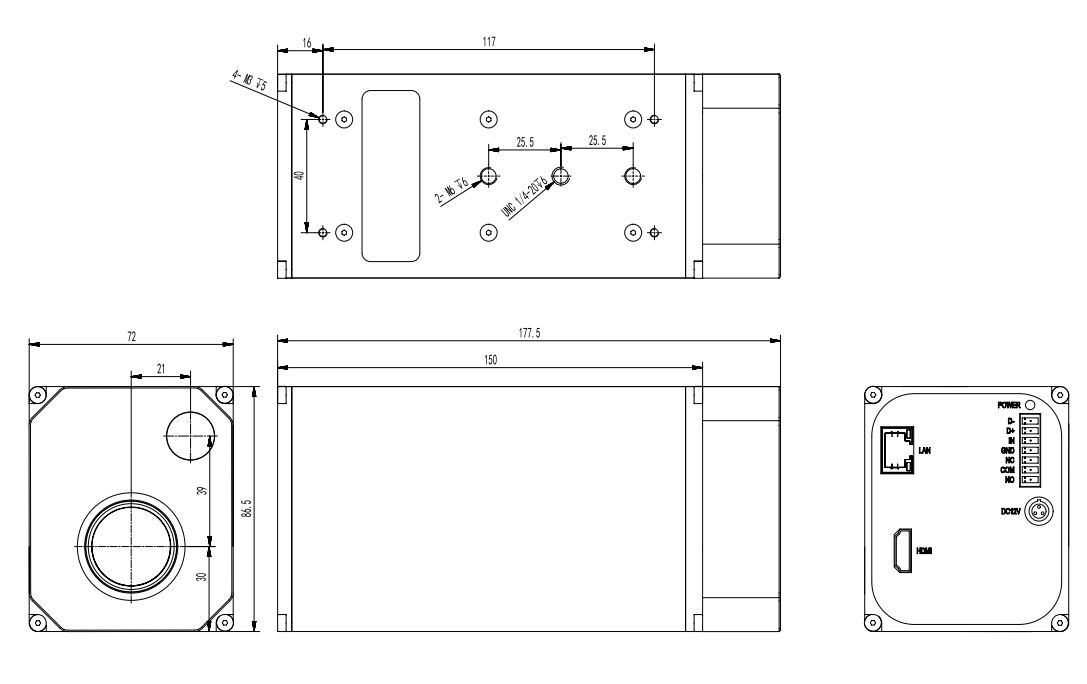

外形尺寸图
